EBS 1500

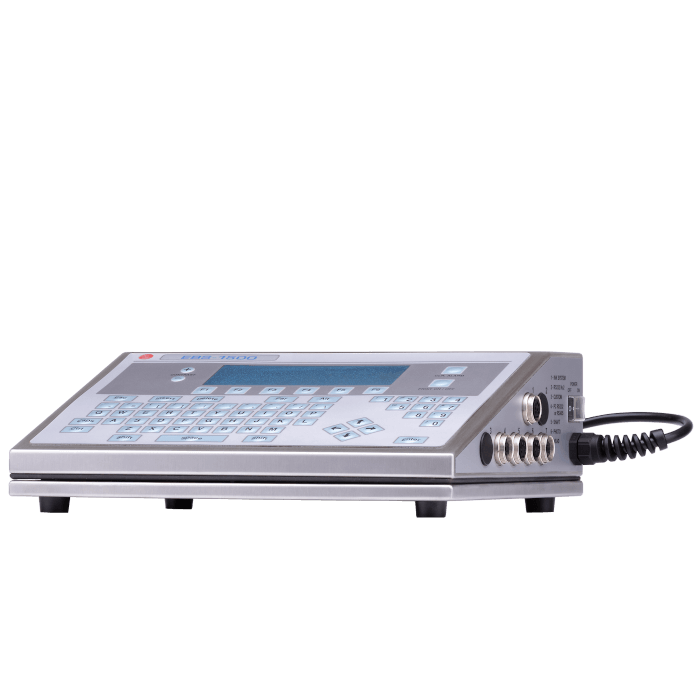

Boîtier  en acier inoxydable

• Hauteur:  95 mm ,
• Largeur:  300 mm ,
• Profondeur:  237 mm ,

Largeur minimale d’un compartiment pour le contrôleur avec câbles connectés:  400 mm

Longueur du câble vers la première tête d’impression

Standard 3m

Poids  environ  3350 g  (commande avec câble d’alimentation)

Classe de protection IP, boîtier de l’ imprimante (sans tête d’impression) IP40 (standard), IP54 (option)

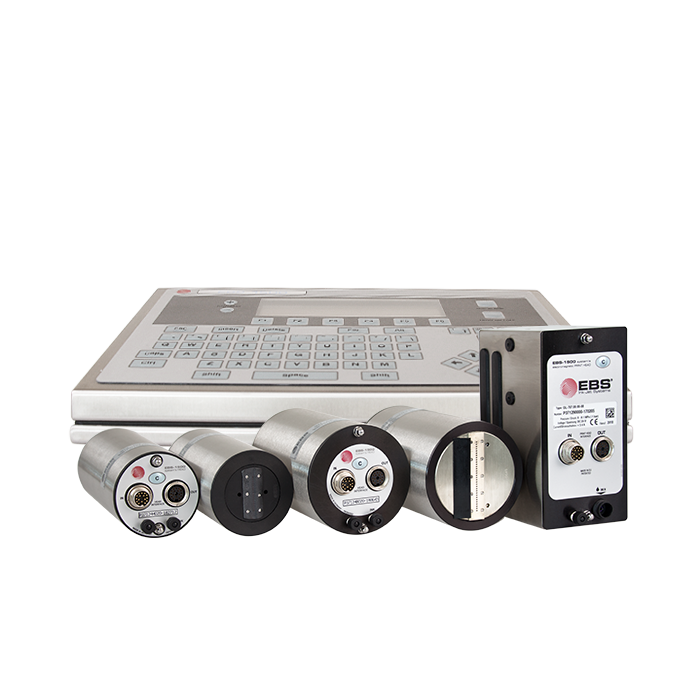

Nombre de têtes d’impression

jusqu’à six

Les têtes d’impression sont interdépendantes, c’est-à-dire que l’impression de toutes les têtes d’impression est déclenchée par un photodétecteur commun et cadencée par un générateur interne commun ou un codeur à arbre externe.

Imprimante de toute position / orientation

Toute position / orientation de la tête d’impression

Élément de contrôle

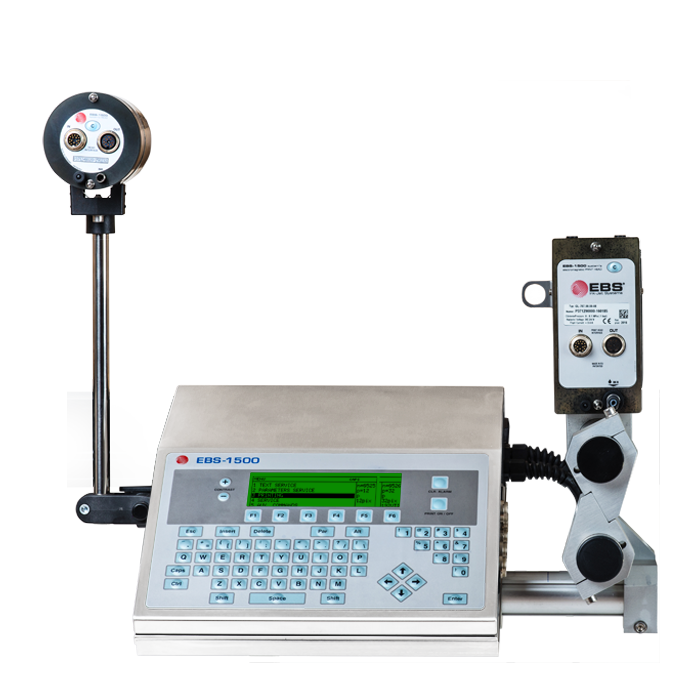

• un terminal graphique intégré qui est livré en standard avec un clavier alphanumérique et un écran graphique LCD;
• une interface utilisateur multilingue qui inclut également le japonais, le chinois ou le coréen.

Distance de la tête d’impression à l’objet  de  0  à  30 mm

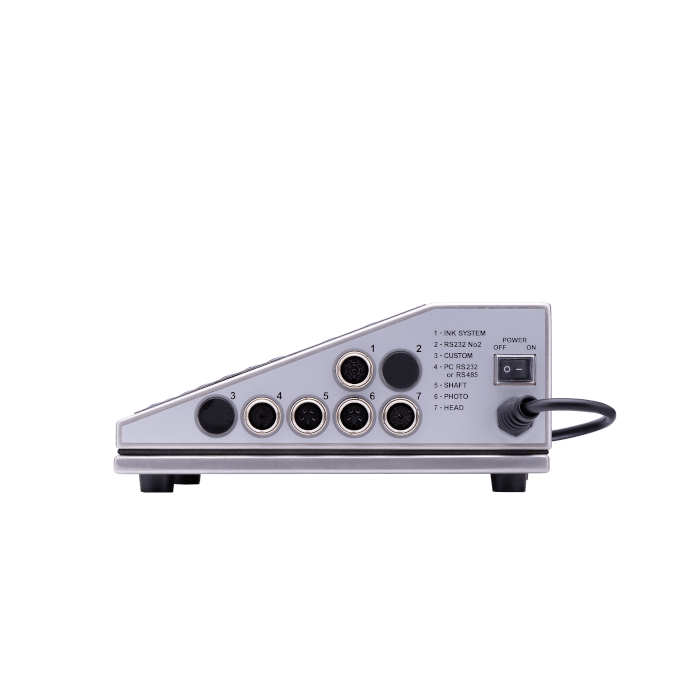

Connexions

• PHOTO (photocellule d’entrée)
• SHAFT (encodeur d’ arbre d’ entrée)
• RS-232

Temps d’inactivité requis  Aucun, l’appareil peut fonctionner en continu pendant 24 heures.

Timing (toutes les têtes d’impression en même temps)

• un générateur interne dont la fréquence est définie avec les paramètres de pression correspondants,
• un capteur externe pour la vitesse du convoyeur, un encodeur d’arbre, un pour toutes les têtes d’impression ou un par tête d’impression

Encre pigmentée et non pigmentée, à base de méthyléthylcétone, d’acétone ou d’éthanol

Couleur d’ encre multicolore, à condition qu’un seul type d’encre soit utilisé.

*) Remarque – le fabricant se réserve le droit:

la gamme de fonctions, d’options et de paramètres d’imprimante disponibles peut varier et dépend de l’option que vous avez commandée.

Température ambiante

• +5 à + 40 ° C (de 41 à + 104 ° F) (standard)
• -10 à + 40 ° C (de +14 à + 104 ° F) (version spéciale)
• Humidité relative: jusqu’à 90% sans condensation

Exposition acceptable aux vibrations et aux chocs

• Vibration: max 1 g, max 10 Hz
• Impacts: 1 g maximum, 2 ms maximum

Source de courant

• Puissance d’entrée: AC 87-242V à 45-440Hz, DC 90-350V;
• Consommation électrique: <10 W pour la version standard (sans tête d’impression)

La consommation électrique maximale du système d’impression dépend de:

• Nombre et types de têtes d’impression connectées (nombre de buses)
• Vitesse et intensité d’impression,
• Taux de couverture, c’est-à-dire le nombre de points imprimés par rapport au nombre maximum de points, qui résulte de la multiplication de la longueur d’impression (nombre de lignes) par la hauteur maximum d’impression.

Hauteur d’impression   de 5 mm à 115 mm (selon la tête d’impression)

Nombre maximum de points verticaux  5 à un maximum de 64 (selon la tête d’impression)

Codes à barres

• Datalogic, Matrix, 2/5 5 Bars, Intercalé, Alpha 39, EAN-8, EAN-13, Code 128, EAN-128, Code 128B, ITF8, ITF14.
• Tous les codes à barres peuvent être imprimés inversement un nombre prédéfini de fois et complétés par des étiquettes numériques et la largeur des bandes peut être ajustée en fonction des changements dans la cohérence des couleurs.

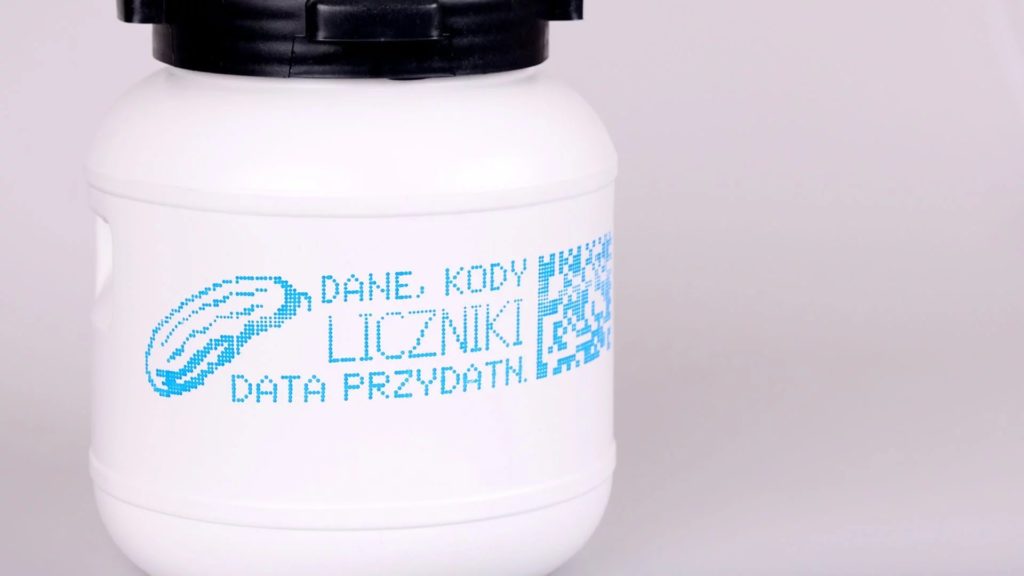

 Matrice de données de code bidimensionnelle (2D) ECC-200

Graphique

Graphiques de toute longueur et hauteur jusqu’à la hauteur d’impression maximale, qui peuvent être insérés à tout moment dans un texte à imprimer (processeur graphique intégré).

nombre de lignes

• jusqu’à 8, si une matrice de points 7×5 est utilisée pour une tête d’impression à 64 points,
• jusqu’à 4 si une matrice de points 7×5 est utilisée pour une tête d’impression 32 points,
• jusqu’à 3 si une matrice de points 7×5 est utilisée pour une tête d’impression à 25 points,
• jusqu’à 2 si une matrice de points 7×5 est utilisée pour une tête d’impression 16 points,
• jusqu’à 1 si une matrice de points 7×5 est utilisée pour les têtes d’impression à 7 ou 12 points.

Hauteur des caractères (matrices)

5×5, 7×5, 9×5, 9×7, 11×8, 12×6, 12×7, 14×9, 16×10, 16×14, 21×15, 25×15, 32×18, 64×36 et autres; différentes combinaisons de polices et de tailles peuvent être utilisées et ne sont limitées que par le type de tête d’impression ou spécifiquement le paramètre MDH, la hauteur d’impression maximale et la tête d’impression.

Langues les  signes diacritiques multilingues, l’alphabet cyrillique, les caractères arabes, les caractères japonais (katakana et une gamme de caractères kanji), les caractères chinois ou coréens.
